Распиновка розетки прицепа легкового автомобиля. Схема подключения розетки фаркопа.

Варианты схем распиновки розеток прицепа легкового автомобиля — подключение штекера и разъёма фаркопа на 7 контактов ( российского типа) и 13 контактов(европейского типа). Схема подключения розетки фаркопа к автомобилю.

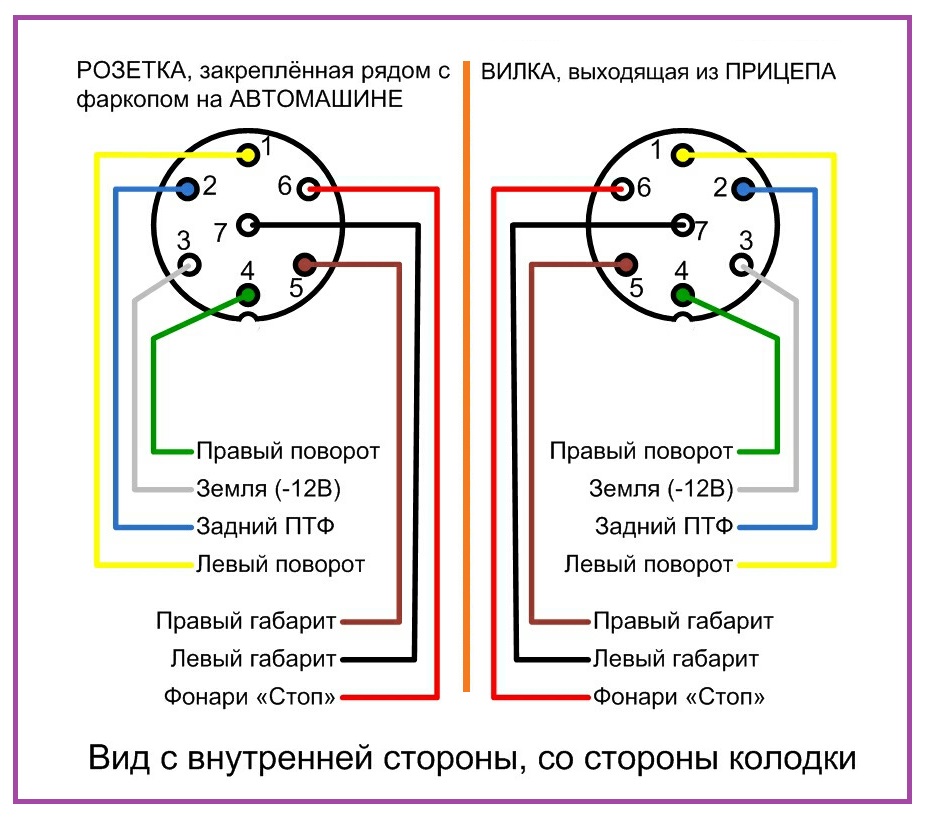

Распиновка розетки фаркопа и прицепа 7 контактов (ISO 1724)

распиновка розетки прицепа 7 пин

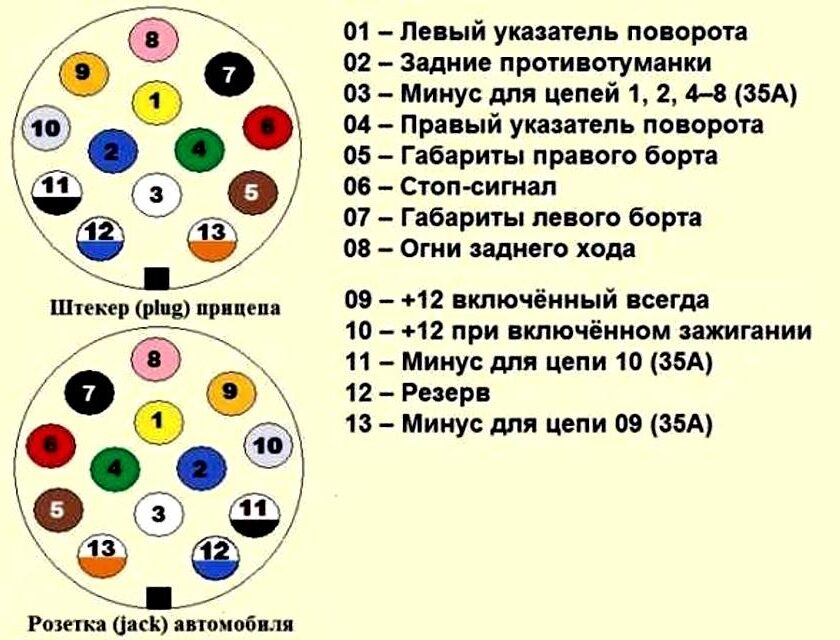

Распиновка розетки фаркопа 13 контактов (ISO 11446)



Распиновка розетки прицепа 13 контактов







Распиновка розетки фаркопа 7 или 13 контактов, какую выбрать?



7 pin розетки применяют на автомобилях в России и странах СНГ. Это простая и самая распространённая схема подключения.



13 pin розетки применяют на европейских и американских авто, так как они позволяют присоединить дом-прицеп или трейлер. Контакты 09 и 10 подают дополнительное питание для электропроводки прицепа.



Но если у вас окажется автомобиль с розеткой 13-pin, а у прицепа разъем 7-pin, то это не проблема – существует переходник розетки фаркопа с 13 на 7 контактов, так и наоборот.

переходник розетки фаркопа с 13 на 7 контактов



Для подключения розеток и вилок прицепа рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 мм.кв.
