Почему ломаются утюги. Термопредохранитель.

Решил выяснить — почему перестают работать утюги? У меня сломалось два, вполне себе китайской сборки, современных утюга, которые проработали около года. Разобрал и выяснил причину поломки — термопредохранитель.

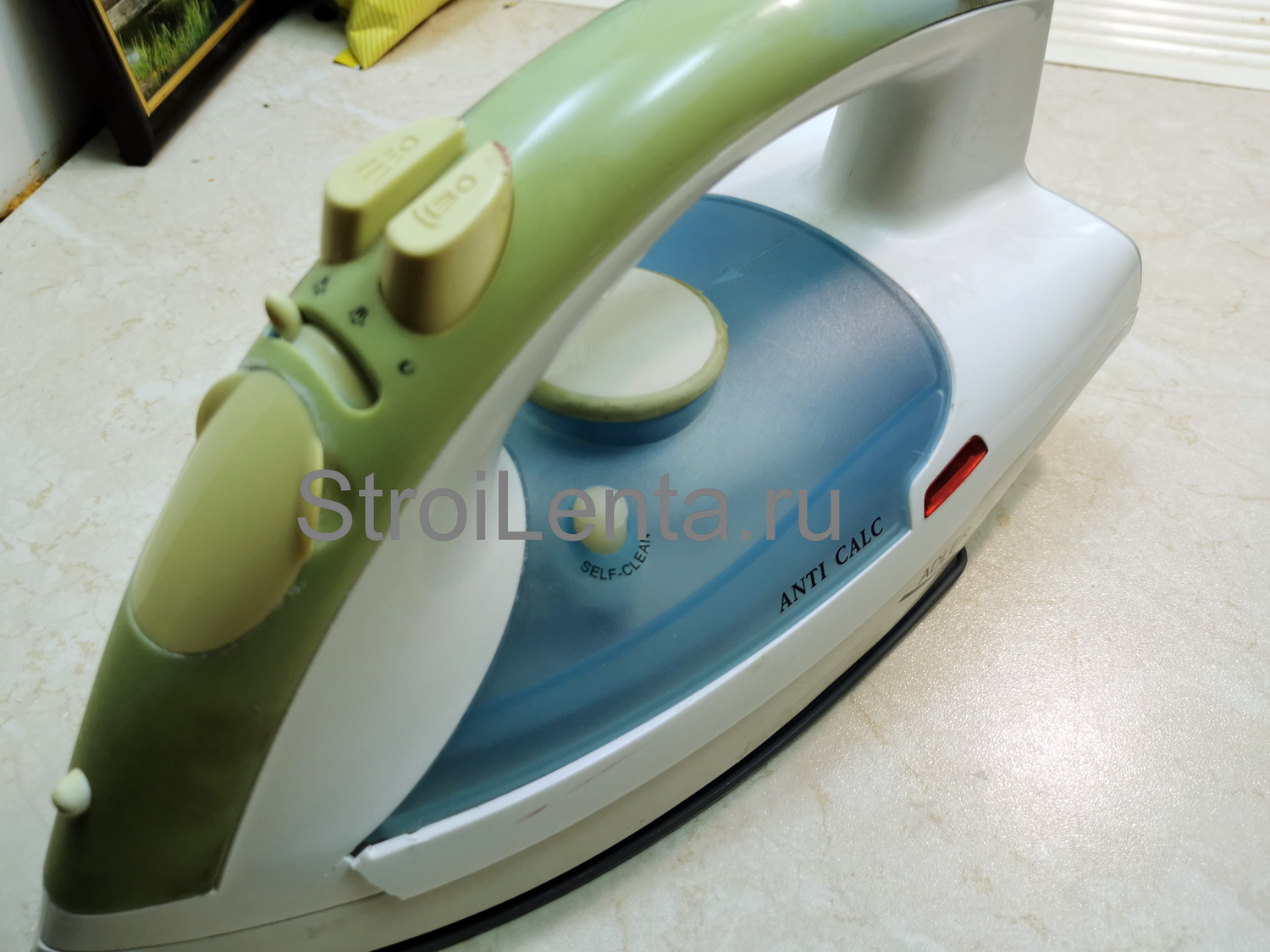

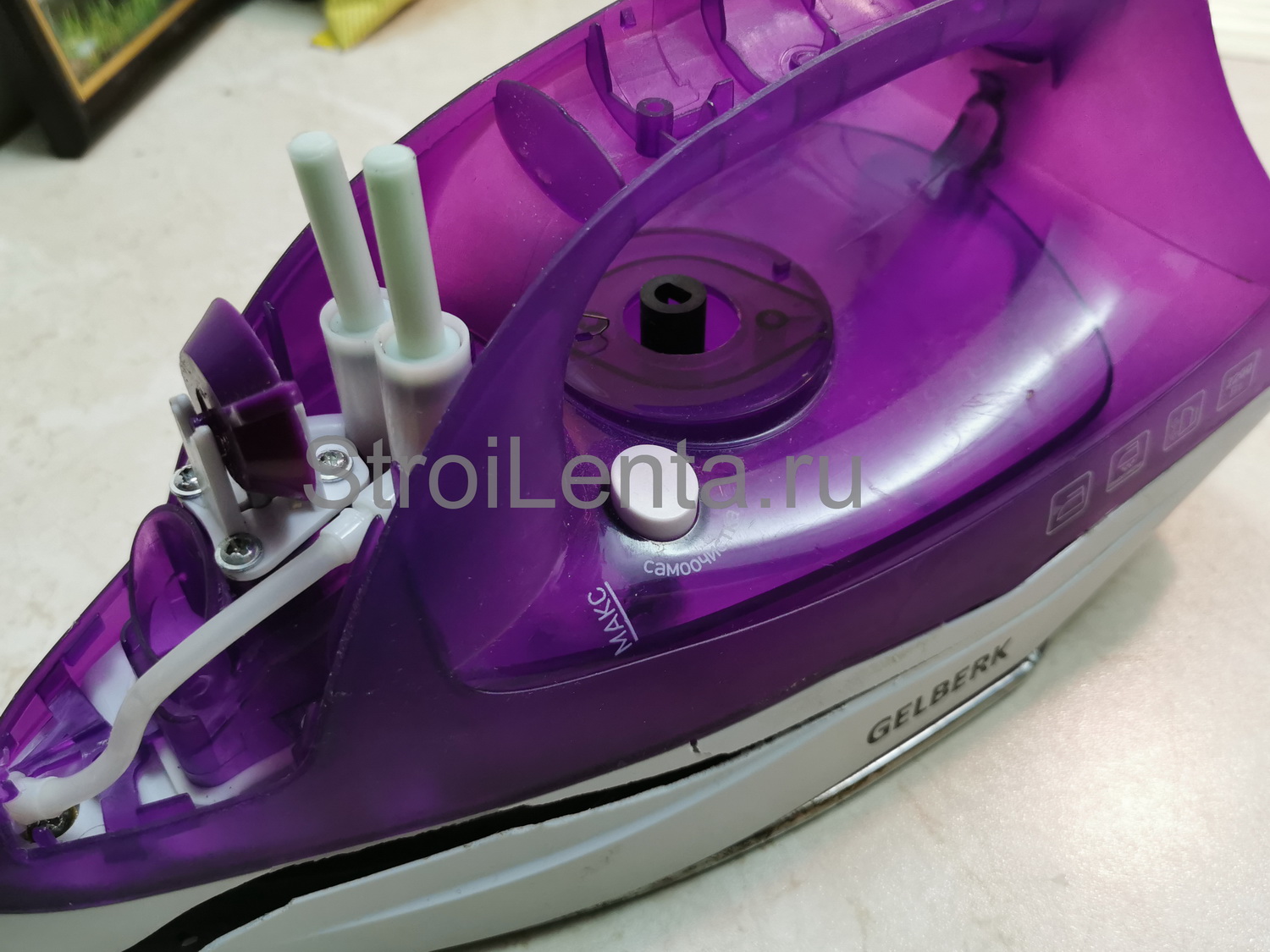

Мною были разделаны два утюга, неожиданно почившие.



Электрическое устройство утюгов нехитрое: индикаторная лампа, биметаллическая пластина-терморегулятор и ещё одна неведома штука, которая доступна только после полной разборки утюга.



Вот она:

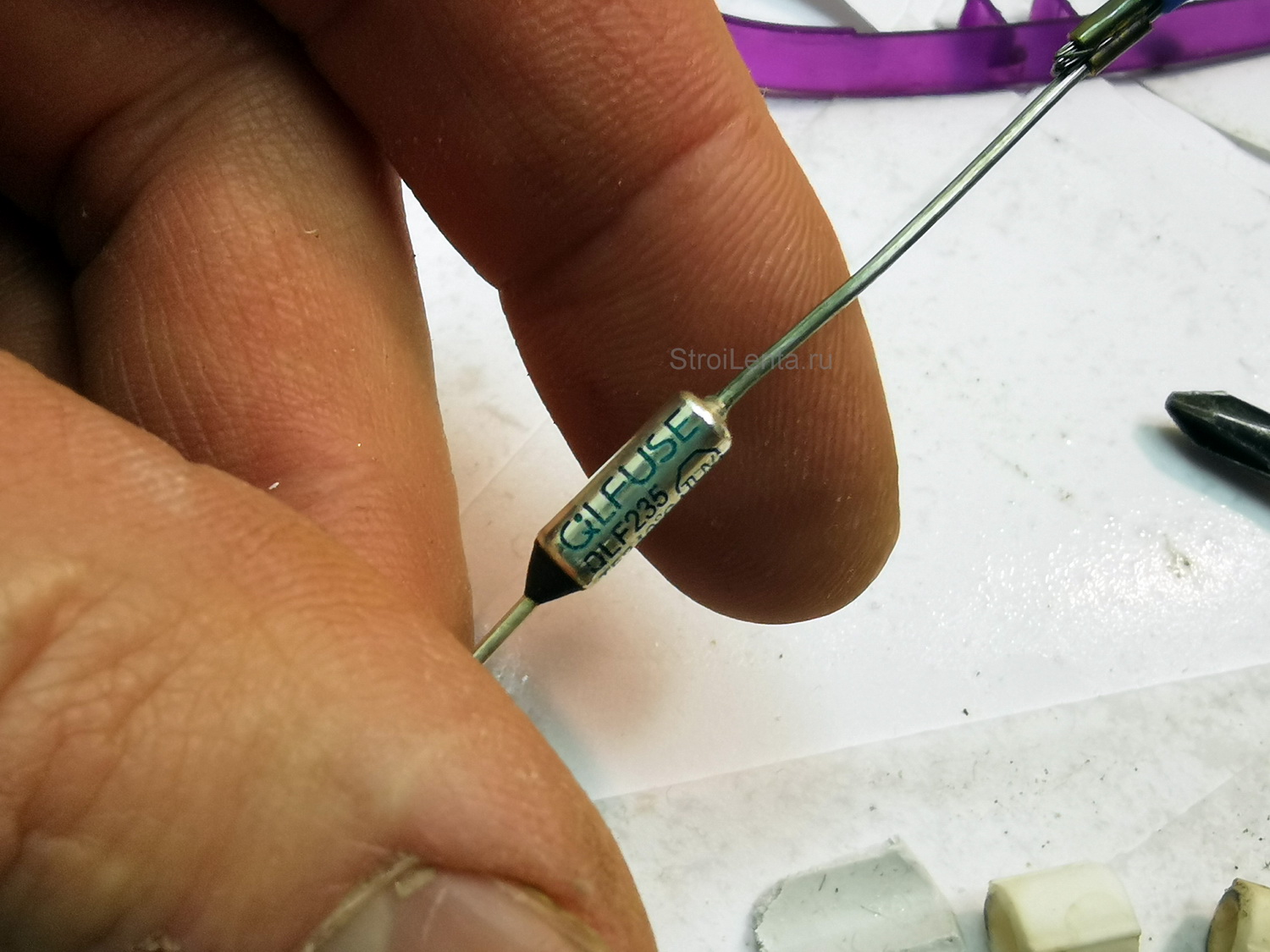

термопредохранитель в утюгеЭто термопредохранитель qlfuse.

QLF235

Маркировка термопредохранителя

QLFUSE

QLF235 (почему QL я так не нашёл ответа)

TF240°С (TF-Thermal Fuse)

250V 10A

125V 15A



В обеих утюгах эта вещь встала на разрыв — сработала. Причём утюги полностью функциональны — и пшикалки, и нагреватели, и терморегуляторы.



Подробнее о термопредохранителе для утюга.



В нормальном состоянии термопредохранитель имеет нулевое сопротивление. При нагреве  до температуры срабатывания разрушается внутренняя термочувствительная перемычка (припой), размыкая цепь, в которую включен QLFUSE.




Термопредохранители, как и плавкие предохранители, — это компоненты одноразового действия. После срабатывания необходимо устранить причину и заменить термопредохранитель.



К счастью, они недорогие и есть на Алиэкспресс  (чуть больше доллара за 10 штук). Поэтому не вижу смысла ставить жуки и перемычки вместо QLFUSE — ведь это может привести к пожару.
