ИБП Ippon smart winner 1000. Из личного опыта эксплуатации

Поделюсь своим опытом эксплуатации бесперебойника Ippon smart winnner 1000. Аккумуляторы и вентиляторы. Достоинства и недостатки.





У меня Ippon smart winnner 1000 используется для питания газового котла, модема, свитчей и прочих телевизоров.

Режим работы 24/7/365. На выходе чистая синусоида.

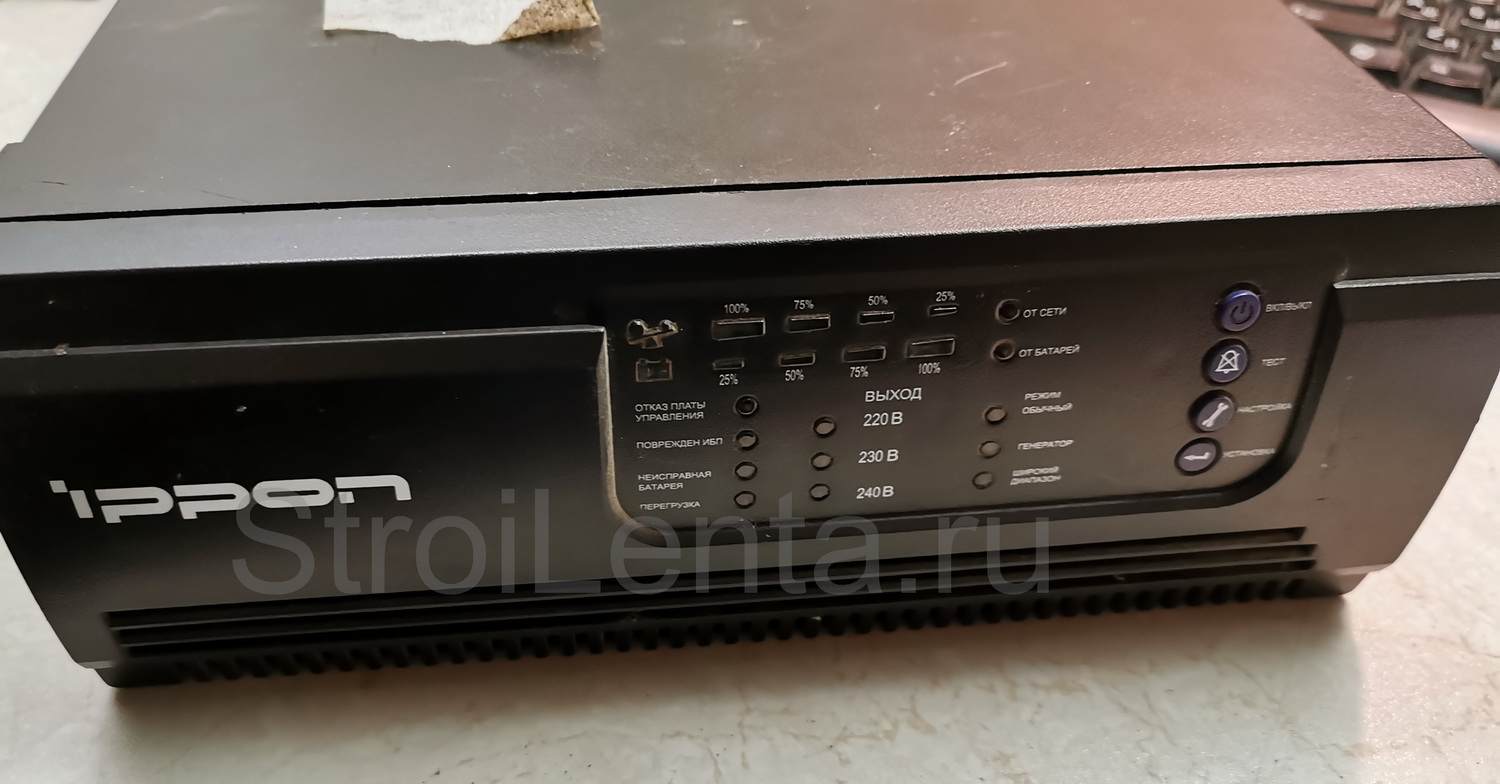

Ippon smart winnner 1000



Долларов 300 он стоил.

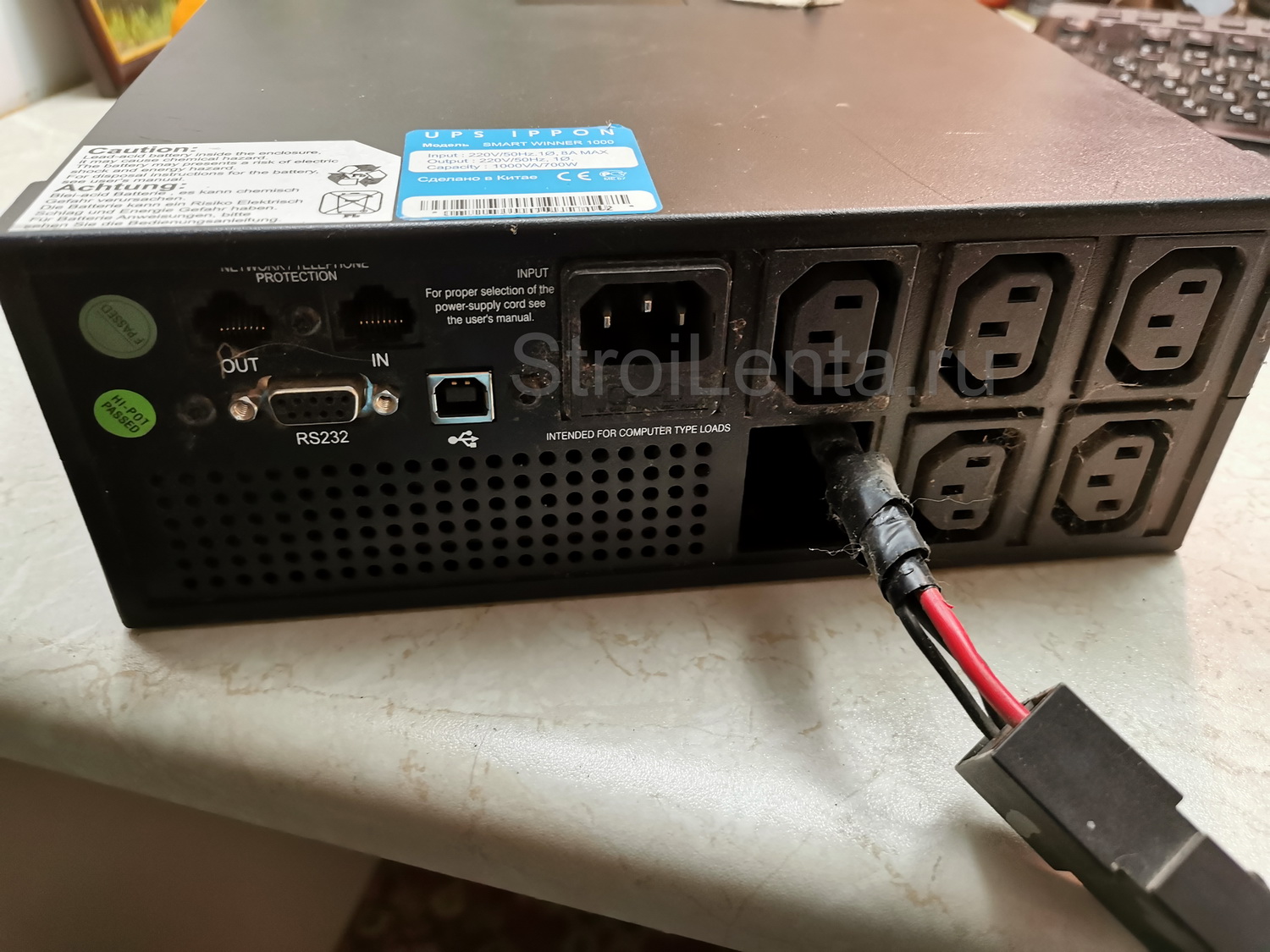

Вид сзади:



ИБП Иппон



При выходе параметров входного напряжения за пределы допустимых значений ИБП просто переключал нагрузку на питание от встроенного аккумулятора.

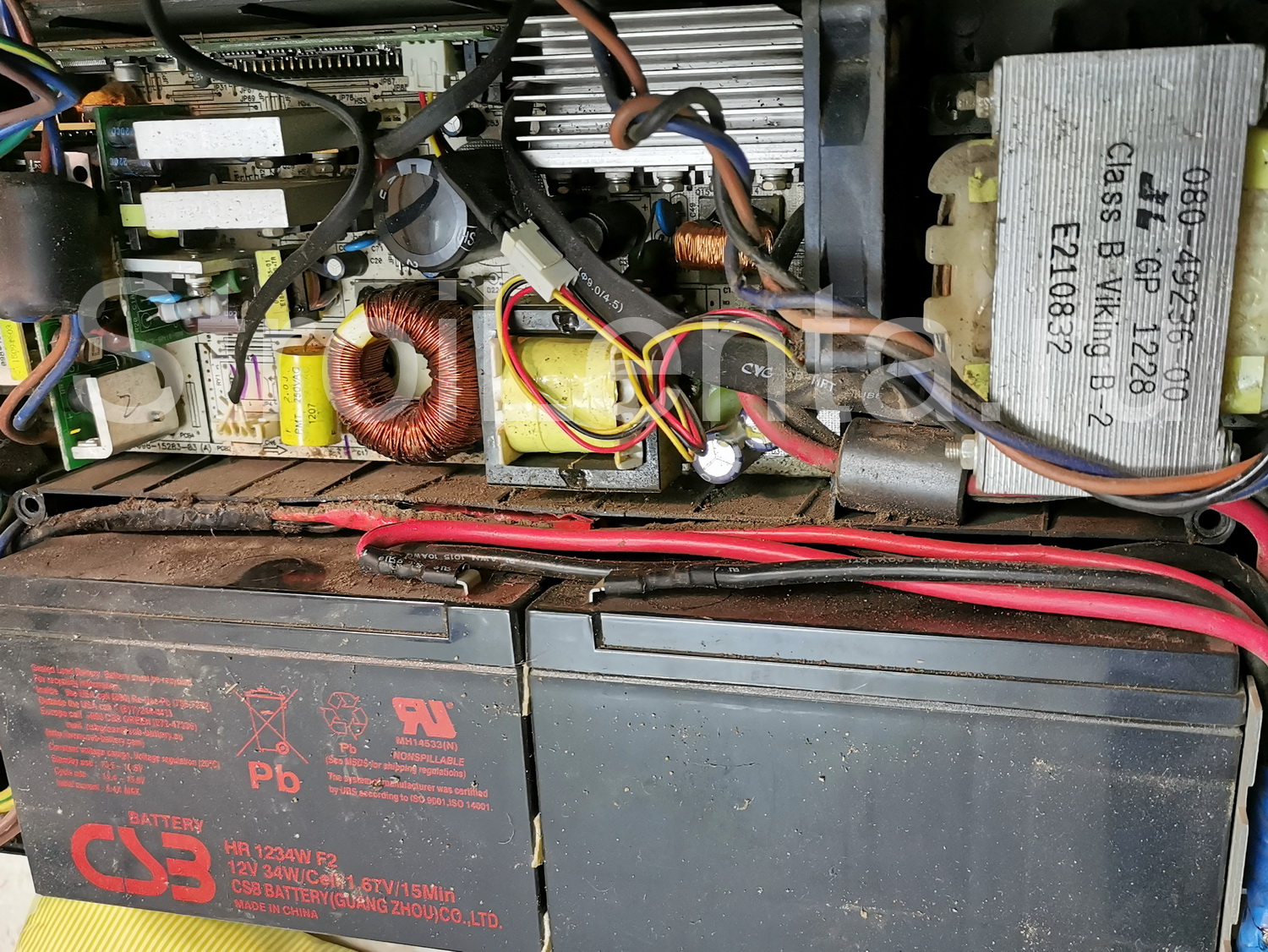

Встроенные аккумуляторы в бесперебойнике

Встроенные аккумуляторы в бесперебойнике

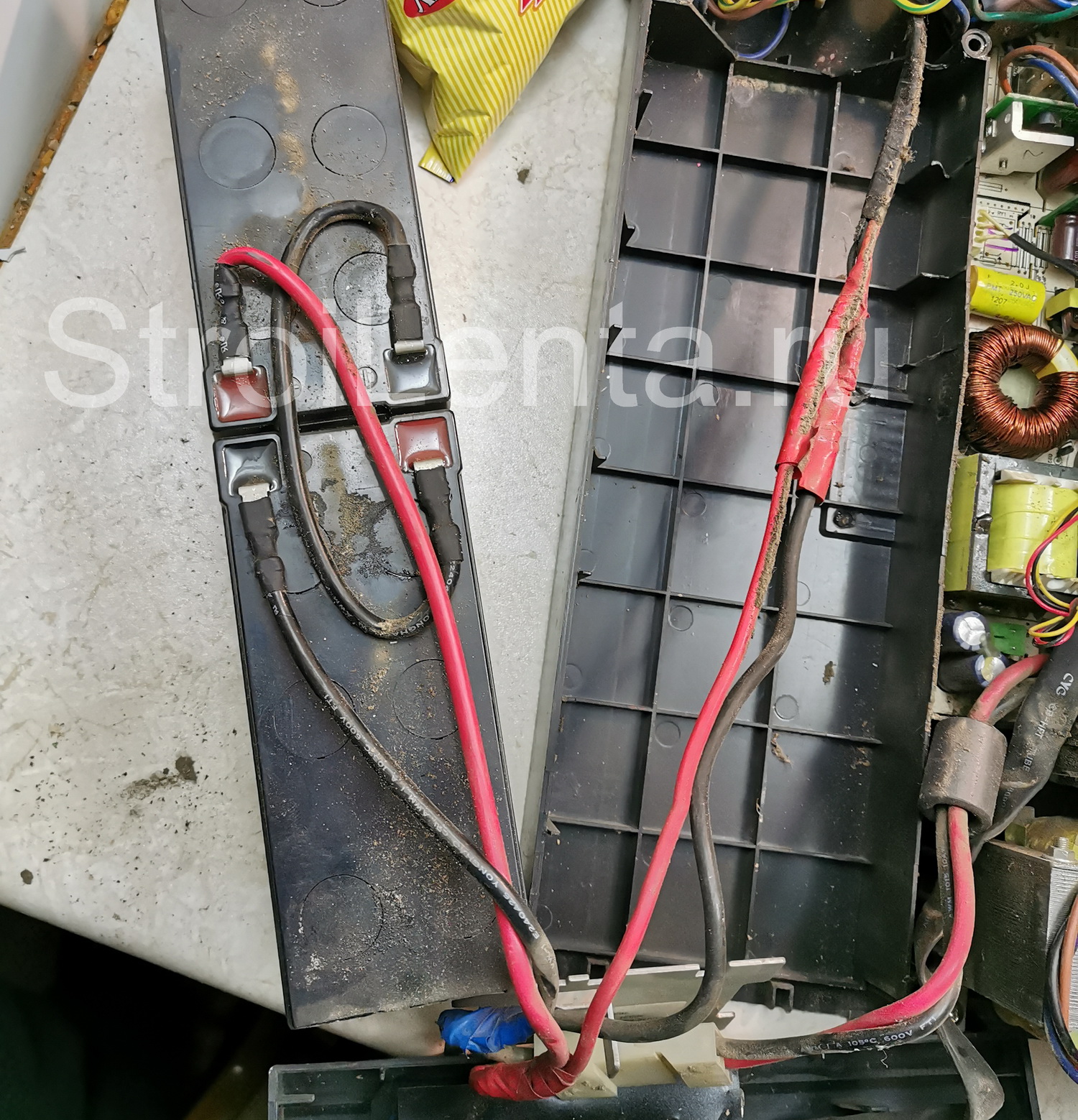

Как видно, резервное питание осуществляется на напряжении 24В

подключение аккууляторов ИБП

На данный момент прошло 7 лет эксплуатации бесперебойника.

Встроенные батареи потеряли ёмкость за период 2013-2020 годы. 7 лет не очень интенсивной эксплуатации батарей. Ёмкость их падала, пока безперебойник не пискнул и не ушёл в ошибку. Естесссссственно, нагрузка отключилась. Производители могли бы оставить хоть прямое сетевое напряжение на нагрузке. Нужно отдать должное — умирали АКБ полгода, то есть время заменить было.

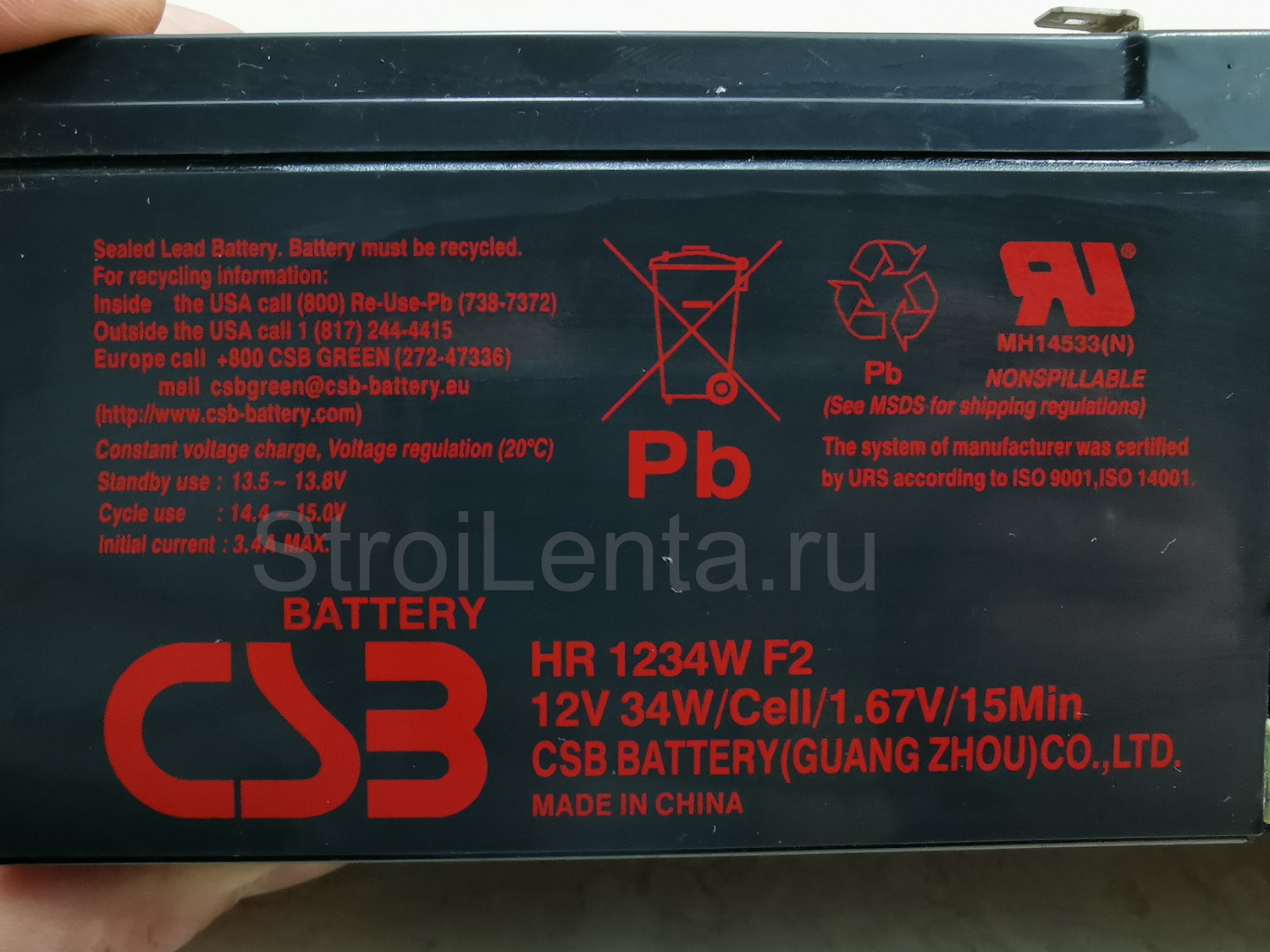

Родные батареи. Похоже, они 2007 года выпуска.







Производитель — CSB BATTERY (GUANG ZHOU)CO,  LTD

HR1234W F2

12V 34W/Cell/1.67V/15Min

Заявленные производителем характеристики: AGM, 12 В, 9 А·ч, макс. ток 130 А, клеммы F2, 150.9×64.8×94.3 мм, 2.5 кг, срок службы: 5 лет

Они сейчас стоят чуть больше 20$ за штуку. Не будем изобретать велосипед — поставим такие же.



Дата производства выдавлена на корпусе, либо на этикетке (задом наперед).

На моих это 08.09.2020г.



Ещё про аккумуляторы можно прочитать Как выбрать аккумуляторы



А вот тут ещё подробнее про CSB
Есть такая компания — CSB (ныне уже Hitachi Chemical Energy Technology Co., Ltd, а ранее она называлась CSB Battery Co., Ltd). С 1987 года производила эта компания герметизированные аккумуляторы серии GP (General Purpose).

В 1996 году решила она вывести на рынок аккумуляторы серии HR (High Rate) с увеличенной энергоотдачей на коротких разрядах, а так как основной сферой применения этих аккумуляторов являлись Источники Бесперебойного Питания (ИБП) малой и средней мощности, то маркировались батареи не в Ампер-часах, а в Ваттах при разряде за 15 минут (наиболее распространенное на тот момент время резервирования ИБП).

Так маркировка на аккумуляторе CSB HR 1234W обозначала, что этот аккумулятор относится к серии HR, его номинальное напряжение равно 12 Вольтам и способен этот аккумулятор разряжаться постоянной нагрузкой мощностью 34 Вата на Ячейку (а в 12 вольтовом аккумуляторе их шесть) или 204 Ватта на весь аккумулятор при этом аккумулятор разряжается до конечного напряжения 1,67В на ячейку (10В на блок). Подробнее http://akbtest.ru/csb-hr-1234w



Мои эксперименты с расширением ёмкости аккумуляторов для ИБП.

Конечно, при покупке ИБП лучше выбрать модель, которая имеет заводскую возможность подключения дополнительных аккумуляторов.

В Ippon smart winnner 1000 такой возможности нет, поэтому я просто припаялся проводами параллельно встроенным АКБ (на фото выше виден самодельный разъём).

Подключал я два АКБ автомобильных (стартерных свинцовых) обычных на 100Ач, соединённых последовательно. (Смотри полярность не перепутай!).

Всё работало. Бесперебойник не спеша заряжал и их. Только вот ёмкость их за 2 года падала почти в ноль.

Я устал их покупать, и оставил только встроенные АКБ.



Были ли ещё проблемы в эксплуатации? Вентилятор системы охлаждения.

Он крутится постоянно, и на постоянных оборотах. Напрягает.

А ещё его хватает на год-два. Потом он начинает шуметь.

В конце концов карлссон просто останавливается, ИБП даёт ошибку, и гасит в ноль всю нагрузку. Это не очень здорово.

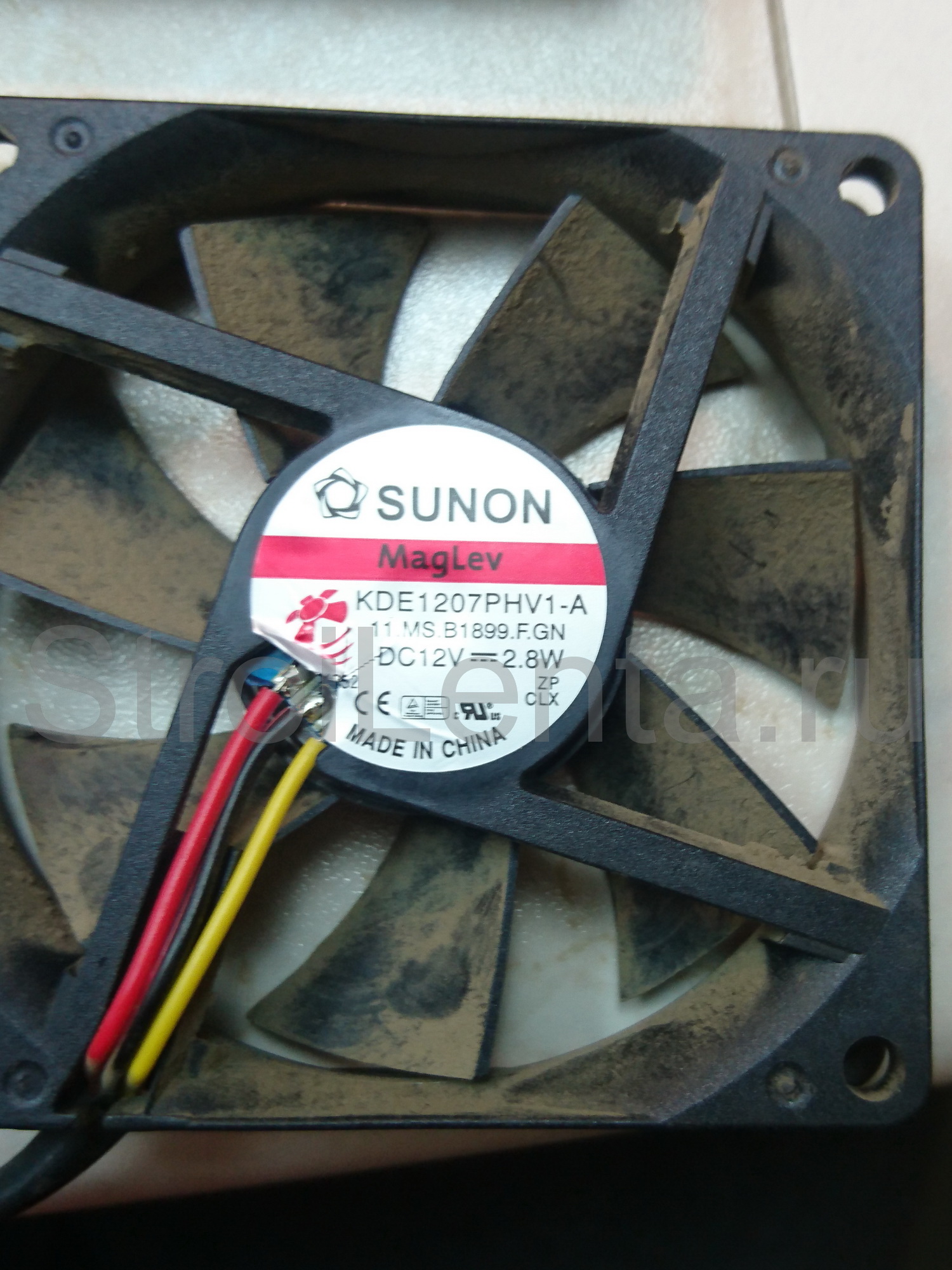

По заводу стоял Sunon KDE1207PHV1 70X70X15mm

Sunon KDE1207PHV1



Проработал 2 года.

Лишь бы что не поставишь взамен. Только с датчиком оборотов, и только таких размеров.



По характеристика подобрал SPIRE SP07015S1L3. Воздушный поток 17.98 CFM. Скорость вращения 3200RPM.

Среднее время наработки на отказ 30 000 ч это 1250 суток это 15 лет! Ага, щазззз — умер через год окончательно



Потом был Gembird D7015SM-3 за 3$. Шумноват.

Потом был алиэкспресс — High Quality 70*70*15mm DC 12V 3Pin Computer CPU Cooling Fan Desktop Computer CPU Case Cooling Cooler 7cm Silent Fan по 2$. Если нет разницы — зачем платить больше. Заказал пару штук — на пару лет хватит.

Кстати: кто будет менять пропеллер — там контакты не так как в компе, чёрный — земля, жёлтый — телеметрия. Ну и разъём переделать.

Ещё можно попробовать вариант: DEEPCOOL XFAN 70



Ссылки на доп информацию про Ippon smart winnner 1000:

Обзор ИБП IPPON Smart Winner 1000 на ixbt.com — здесь. форум — по этой ссылке

ИБП Ippon Smart Winner 1000. Нет зарядки. — форум.

Доработка UPSа Ippon Smart Winner 1000 — для дружащих с паяльником и головой



Ещё есть кое-какие материалы и схемы, но сюда нет смысла выкладывать.



В общем и целом бесперебойник норм.



ПС: Поменял аккумуляторы — через 5 мин показывает что заряд упал со 100% до 25% и пищит. Решал проблему так:

  • сначала разрядил его. Подключил 700Вт нагрузку — через некоторое время он сам отключился
  • опять его включил. Заряд показывал 75% — снова разрядил.
  • повторял, пока УПС не стал выключатся сразу.
  • отключил батареи, подключил сеть и принудительно запустил диагностику. Он начал жаловаться на неисправность батареи.
  • отключил от сети, подключил батареи и зарядил его примерно с пол часа.
  • отключил сеть и подключил нагрузку — горит 25% , но не мигает и не пищит.
  • зарядил его до конца — теперь все работает как надо. 700 Вт держит ~25 мин.



ESR метр (equivalent series resistance). Со временем значение ESR увеличивается (из-за высыхания электролита)
