Допустимые длительные токи для проводов

Сечение проводов и кабелей выбирается по нескольким условиям. При выборе сечения проводника для жилого дома, самым определяющим будет выполнение условия допустимого нагрева провода. В ПУЭ (правила устройства электроустановок) имеются таблицы, исходя из которых можно выбрать сечение провода/кабеля.

Все нижеприведённые таблицы сделаны руководствуясь Правилами Устройства электроустановок, 7-е издание



При определении количества проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий проводник четырехпроводной системы трехфазного тока, а также заземляющие и нулевые защитные проводники в расчет не принимаются.

При количестве одновременно нагруженных проводов более четырех, проложенных в трубах, коробах, а также в лотках пучками, токи для проводов должны приниматься по нижеприведённым таблицам как для проводов, проложенных открыто (в воздухе), с введением снижающих коэффициентов 0,68 для 5 и 6; 0,63 для 7-9 и 0,6 для 10-12 проводников.

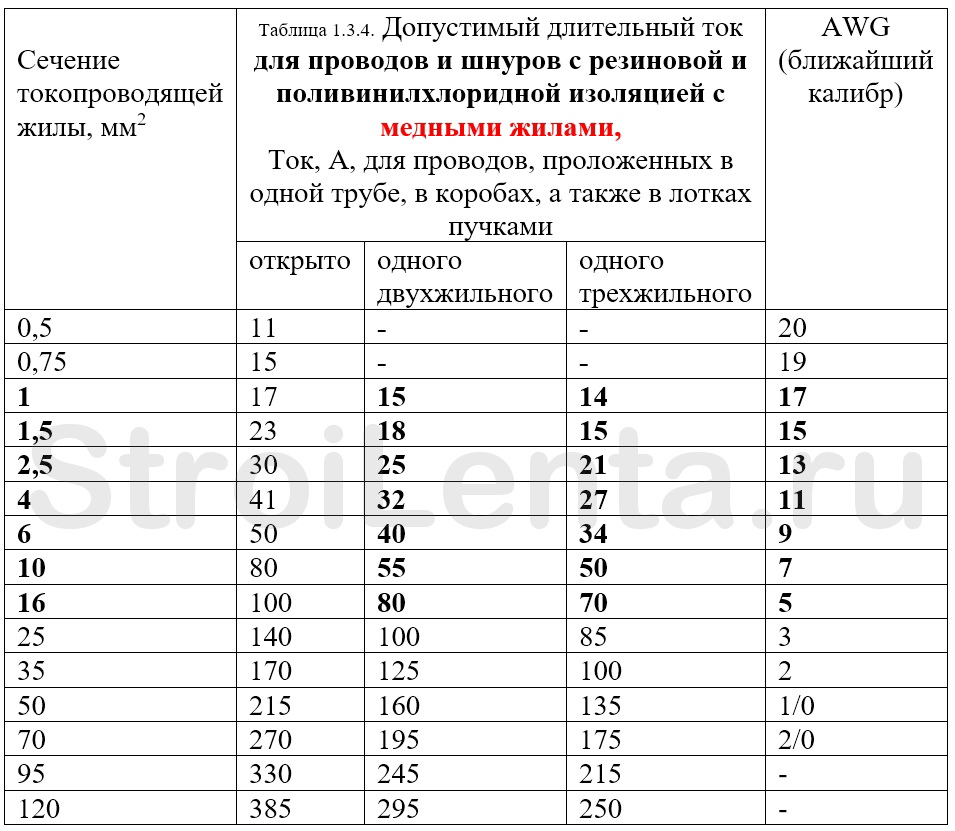

Здесь таблица допустимых сечений проводов по току для медных проводов:

ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ медь

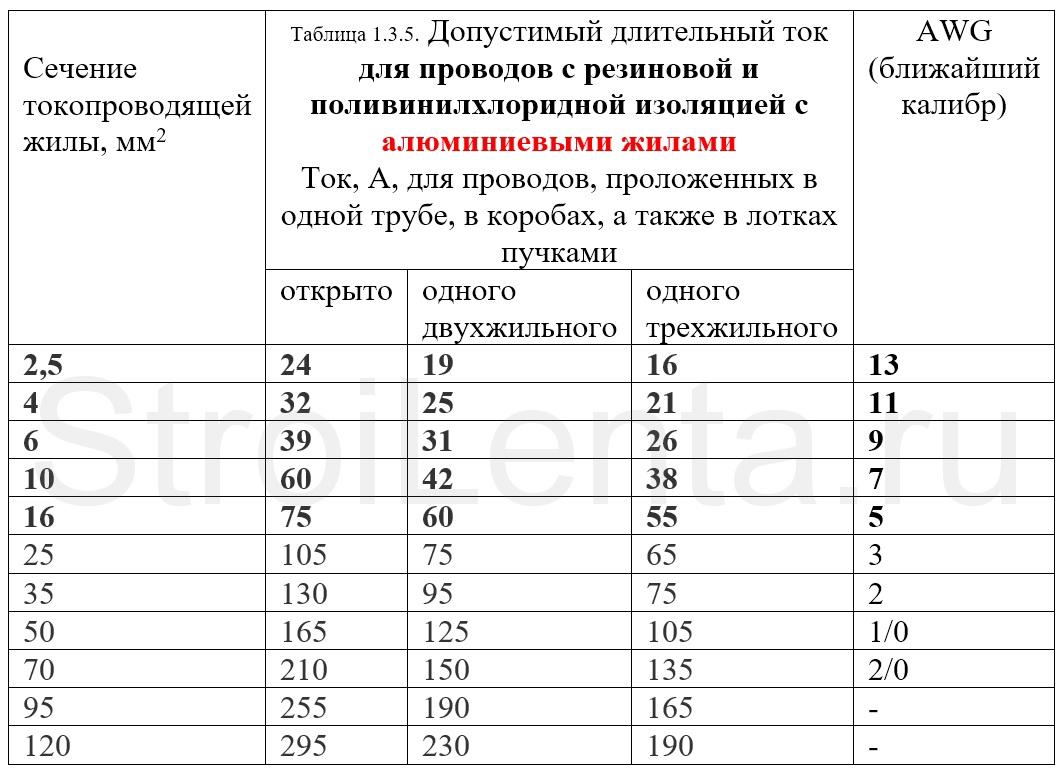

Здесь таблица допустимых сечений проводов по току для алюминиевых проводов:

ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ алюминий





Бонусом, приведу ориентировочную таблицу соответствия сечения провода передаваемой мощности:

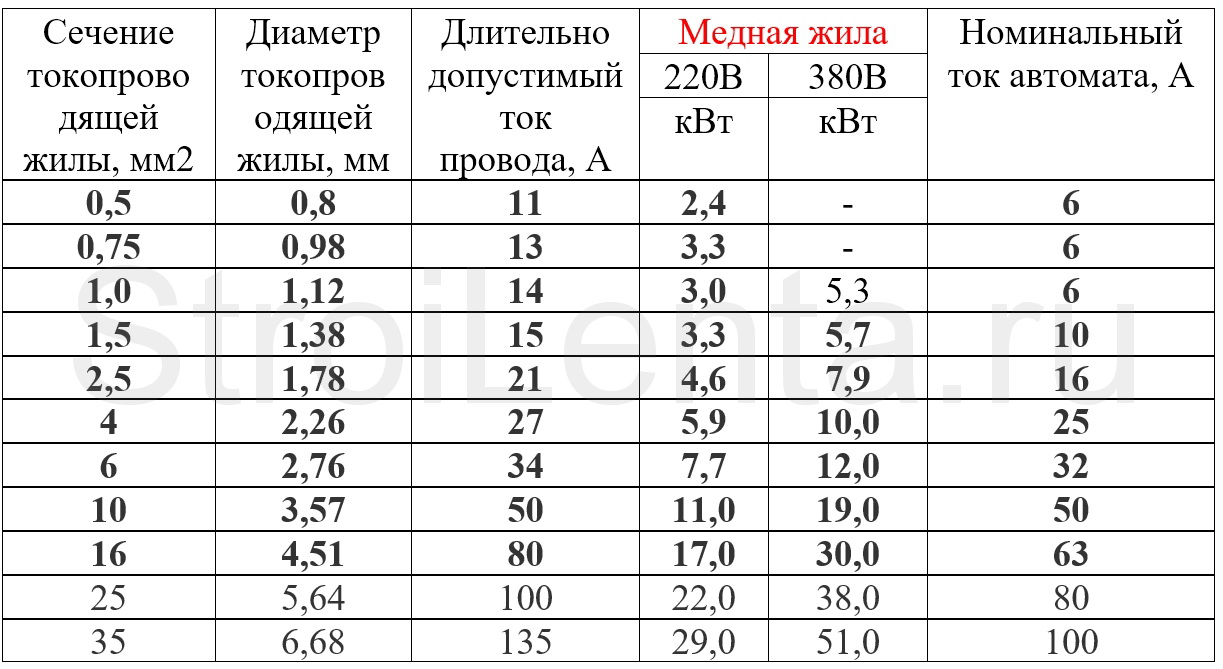

выбираем провод по мощности и автомат медь

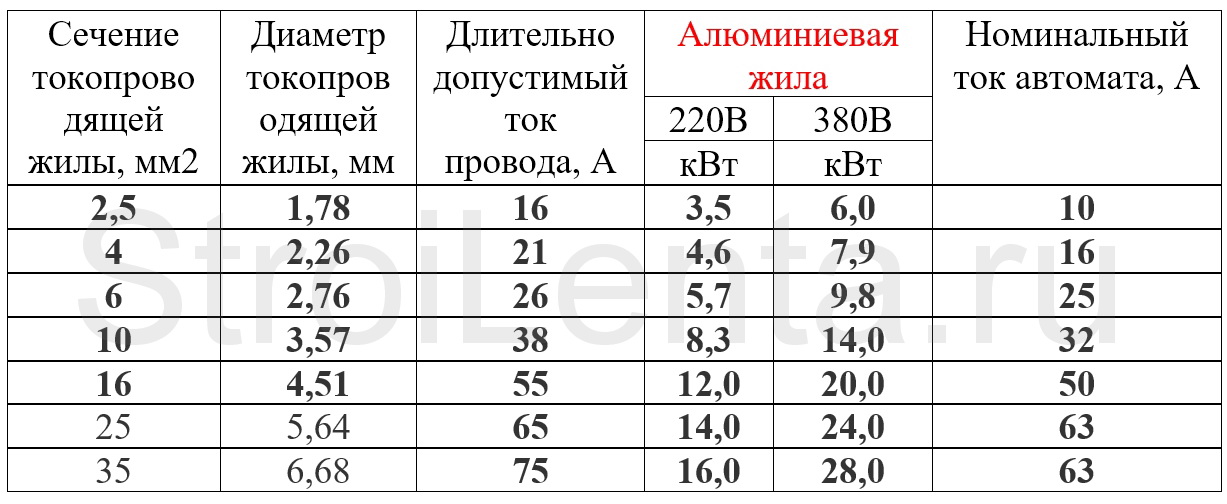

выбираем провод по мощности и автомат алюминий





Напоминаю, что применительно к конкретному жилому дому нужно иметь проект на электрику. В проекте будут выбраны провода и защитные аппараты соответствующие конкретным условиям прокладки, типу помещений и т.п.
