Дымоходы

Про кирпичные и металлические дымоходы. Основные моменты по кладке дымоходов. Сборка гильз по дыму и по конденсату. Дымоход и приточка для камина.





Про кирпичные дымоходы.

Дымоход — канал в корпусе печи, по которому движутся продукты горения



Для кладки корпуса печи, дымоходов, дымовой трубы применяется кирпич керамический полнотелый по СТБ 1717, ГОСТ 390 (согласно ТКП 45-4.02-99-2008 (02250) КАМИНЫ И БЫТОВЫЕ ПЕЧИ. Правила возведения)

Не допускается применение силикатного кирпича для кладки корпуса печей и дымовых труб.

Применение силикатного полнотелого кирпича допускается для кладки оголовка (оголовок — часть дымовой трубы, возвышающаяся над кровлей) трубы.



При строительстве дымоходов и вентканалов из кирпича для газифицируемых помещений можно руководствоваться альбомом «типовые строительные конструкции, изделия и узлы Серия 5.905-27.08 «Дымовые и вентиляционные каналы из кирпича газифицируемых помещений»

Вот некоторые моменты оттуда:

  • для кладки каналов в стенах применять кирпич полнотелый керамический (красный), высшего качества, нормального обжига, без трещин и посторонних примесей марки не ниже М100
  • применять следующие виды растворов: кладка в стенах здания — известковый или цементно-известковый марки М50, кладка выше чердачного перекрытия — известково-цементный марки М50, выше кровли — цементный раствор марки М50.
  • толщина швов не более 10мм
  • в пределах чердачного помещения наружные поверхности дымовой трубы следует оштукатурить и побелить (этот пункт не очень-то согласовывается с рекомендациями об утеплении ЭППСом дымохода, конденсат)

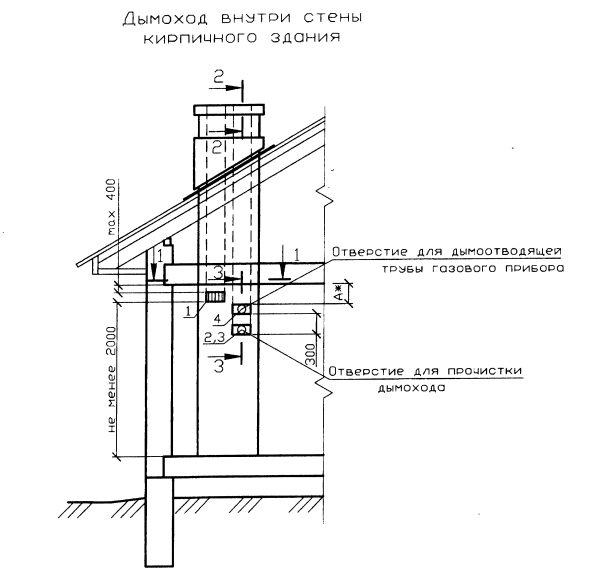

  • при проектировании можно принимать размер А: 50мм — до потолка из негорючих материалов, 250мм — до деревянных оштукатуренных потолков, 100мм — до деревянных оштукатуренных потолков обитых кровельной сталью по листу асбеста толщиной 3мм (обивка должна выступать на 150мм от габаритов дымоотводящей трубы).

дымоход расстояния



Про металлические дымоходы



Типы металлов, используемых для дымоходов:

AISI (The American Iron and Steel Institute) — это аустенитная сталь с низким содержанием углерода. В России согласно ГОСТ аналогом является сталь марки 08Х18Н10.



используют следующие марки:

  • AISI 316, AISI 304 — для газовых котлов, кислотоустойчивые дымоходы из нержавеющих сталей
  • AISI 321, AISI 309, AISI 304 — для твердотопливных котлов, жаропрочные дымоходы из нержавеющих сталей
  • AISI 430  — для твердотопливных котлов, коррозионно-устойчивые дымоходы из нержавеющей стали



Наиболее распространённые диаметры дымоходов — 115, 119, 120, 130мм.

Труба не должна создавать нагрузки на печь.

Площадь сечения дымового канала должна быть не менее площади сечения патрубка печи.

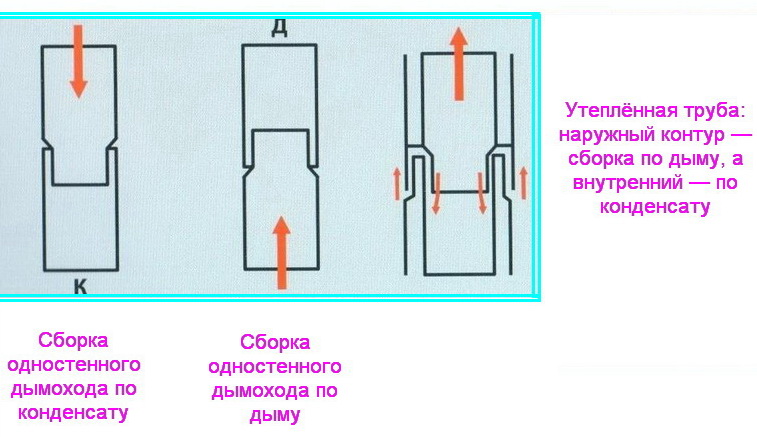

Дымоход по дыму или по конденсату



По конденсату — это когда труба верхнего колена входит в трубу нижнего колена.

По дыму — это когда труба верхнего колена входит на трубу нижнего колена.



Если собрать дымоход по дыму, то вниз будут стекать чёрные конденсат, смола, которые могут вытечь на поверхность труб, печи, камина, котла.

Сэндвич собирается по конденсату, гильзуемый дымоход для газового котла тоже собирать по конденсату.

Все дымоходы собирать по конденсату.

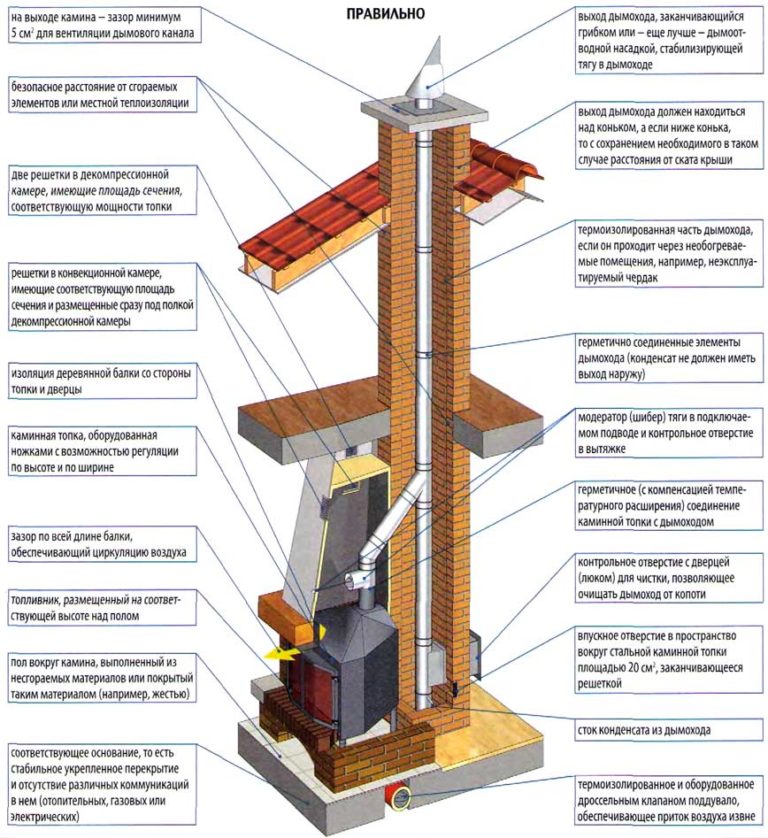

Камин: как сделать дымоход

устройство врезка камина







ПС. Статья будет дополняться по мере освоения знаний.



Если что-то здесь неверно — не ленитесь, поправьте меня.
