Маркировка, глубина опирания плит перекрытия

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.



Существуют три основных вида конструкции плит перекрытия:

  • многопустотные (маркировка ПТМ, ПК);
  • ребристые (маркировка ПТР);
  • сплошные (маркировка ПТС).



Длина плиты: начинается от 22дм (220см) и заканчивается 90дм (900см) с шагом 3дм (30см).

Ширина плиты бывает 12дм (1192мм) и 15дм (1493мм).

Чаще всего плиты перекрытий изготавливаются толщиной 220 мм, но встречаются и плиты другой толщины.



При величине нагрузки на торцы железобетонных плит более 17 кгс/см2, их рекомендуется усиливать цилиндрическими вкладышами, изготовленными из бетона той же марки, что и для плиты, т.е. М-200. В маркировку панели при этом добавляют букву «а». Закладка вкладышей производится в заводских условиях до пропаривания, поэтому следует заказывать пустотные плиты сразу с вкладышами, а не заливать отверстия самостоятельно.

Расшифровка марки плиты:

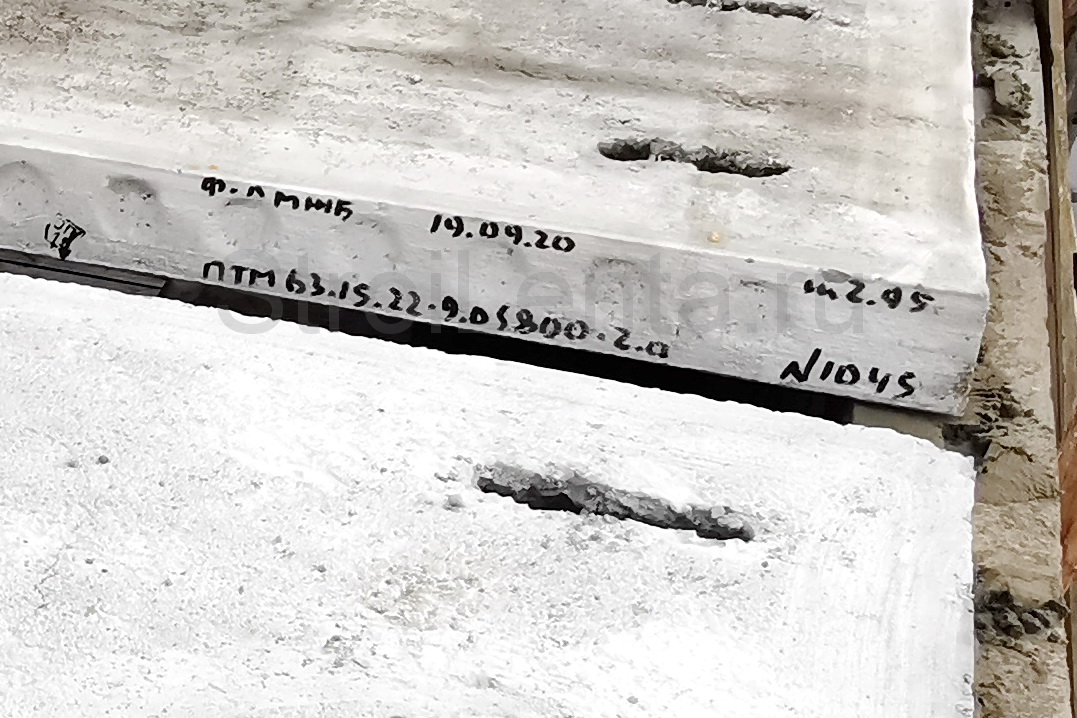

ПТМ 36.12.22-8, где:

ПТМ – плита многопустотная,

36 длина в дециметрах,

12 ширина в дециметрах соответственно,

22-толщина плиты в сантиметрах,

8 – предельная нагрузка, которую выдерживает плита при надавливании на м.кв. (в данном случае – это 800 кг)



Плиты относятся к классу пожарной опасности К0.



Защитный слой бетона до рабочей арматуры — 25мм (+-5мм).

Глубина опирания плит должна быть не более 250мм и не менее 90мм (70, 100мм — завсист от плиты, читаем документацию изготовителя). Оптимальная глубина опирания плит — 120мм.

узел опирания плиты



Плиты перекрытий относятся к 3-й категории трещиностойкости, т.е. при их эксплуатации допускается возникновение трещин шириной до 0,3 мм. Помимо эксплуатационных, железобетонные плиты, изготавливаемые на некоторых заводах, имеют также трещины от поверхностного натяжения бетона (усадочные) на верхней, нерабочей поверхности, которые не влияют на несущую способность плиты перекрытия.
